Phíp xanh ngọc - Fr4 Epoxy Glass Fabric Laminated là gì?

Tấm phíp xanh ngọc sợi thủy tinh có 2 loại chính gồm G10 và FR4 được gia cố bằng epoxy tự nhiên thường có màu từ vàng nhạt đến xanh nhạt. Các lớp laminate đa năng xung quanh linh hoạt nhất là vải dệt bằng thủy tinh liên tục được tẩm bằng chất kết dính nhựa epoxy. Nhựa epoxy là một trong những loại nhựa linh hoạt và được sử dụng rộng rãi nhất trong lĩnh vực điện tử, chủ yếu là do sự hấp thụ nước gần như không, khiến nó trở thành một chất cách điện nổi bật

Ngoài các đặc tính cách điện, nhựa epoxy còn thể hiện sự ổn định về kích thước lớn (độ co ngót thường nhỏ hơn 1%) và các đặc tính kết dính vượt trội. G10 / FR4 có độ bền cơ học cực cao, đặc tính tổn thất điện môi tốt và đặc tính độ bền điện tốt, cả ướt và khô

Sự khác biệt chính giữa tấm phíp xanh ngọc G10 và FR4 là FR4 là loại chống cháy. Do đó, FR4 có thể được thay thế một cách an toàn trong nhiều trường hợp, trong khi G10 ít khi có thể được thay thế ở nơi FR4 được yêu cầu

Quy cách:

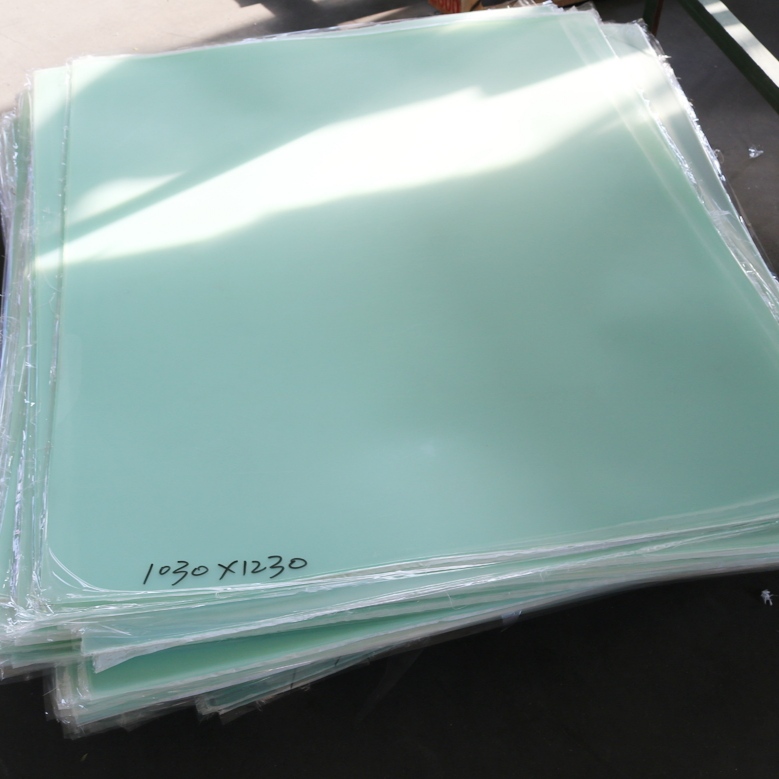

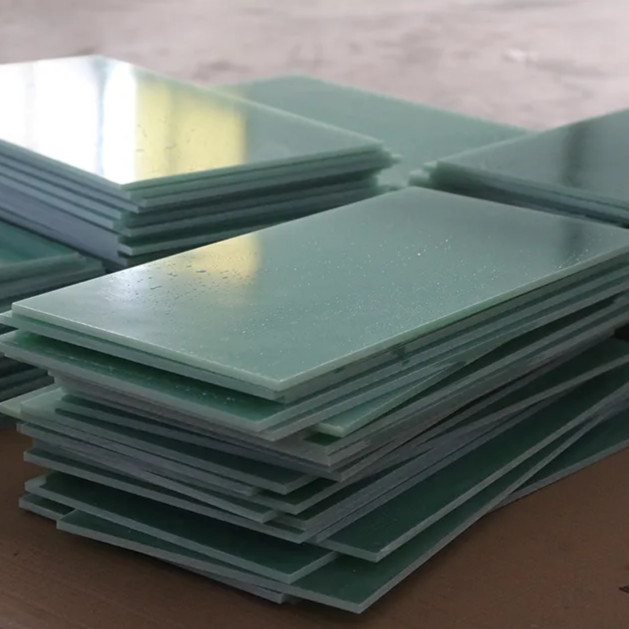

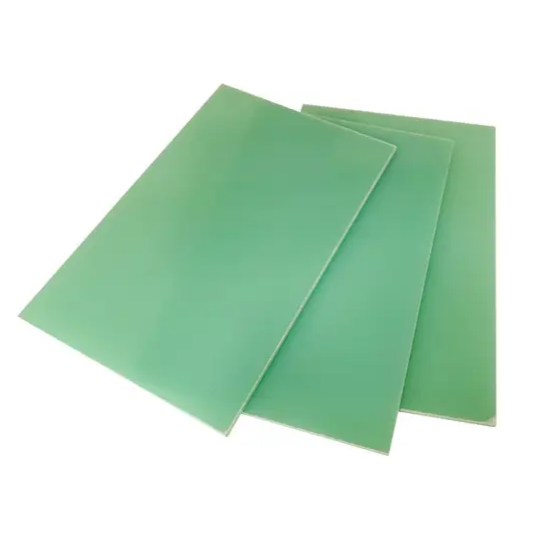

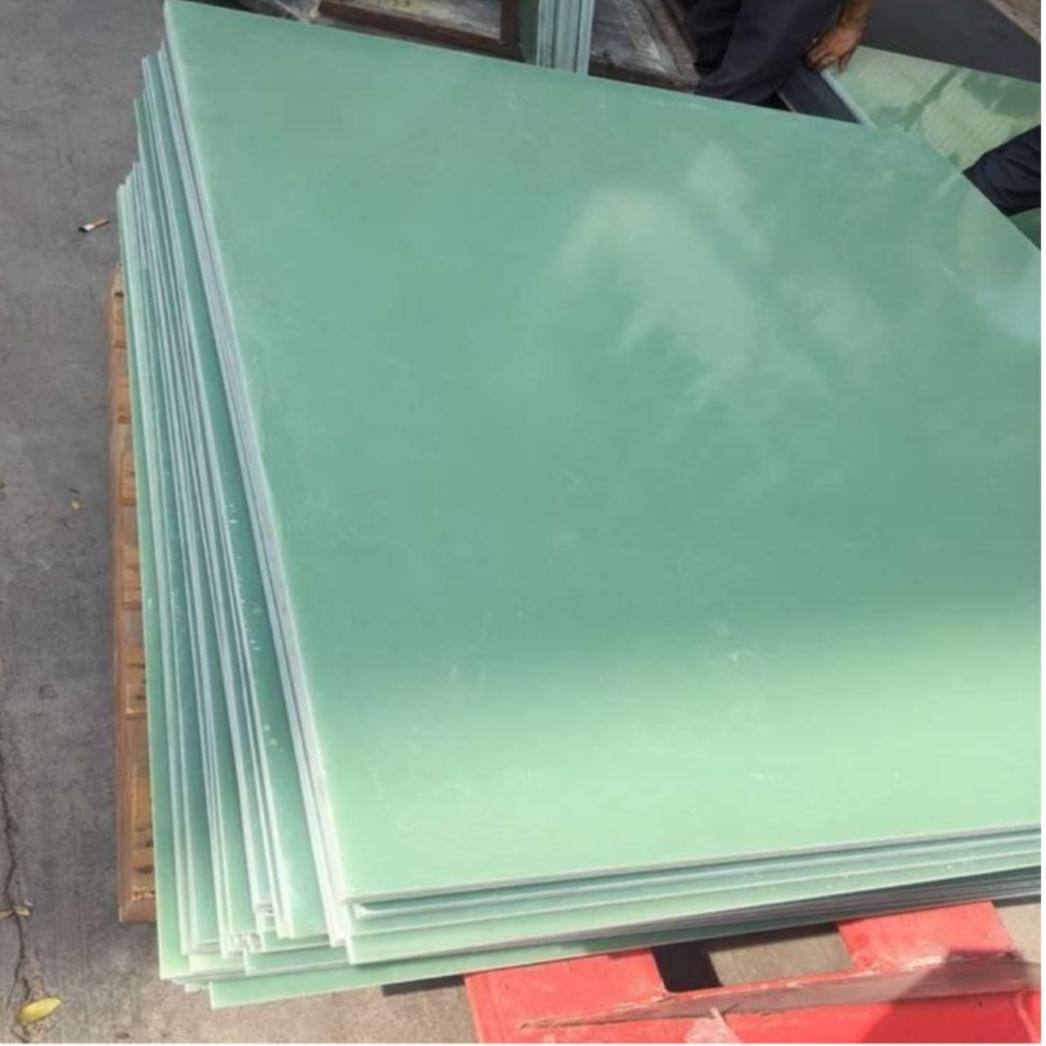

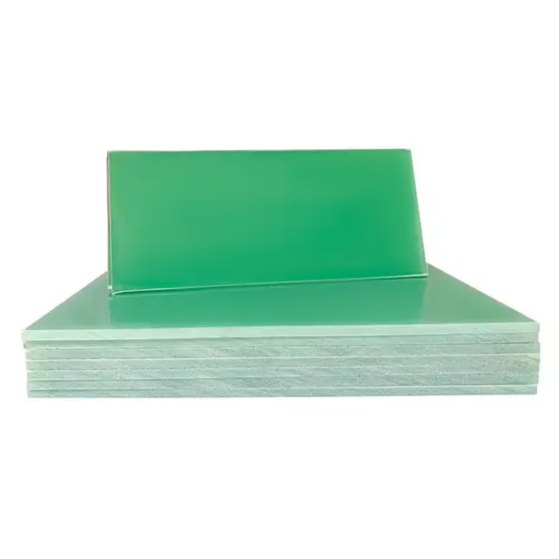

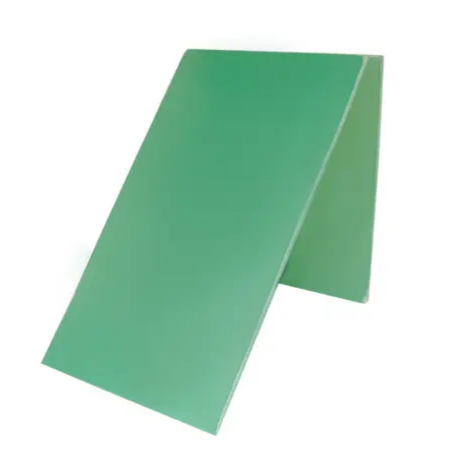

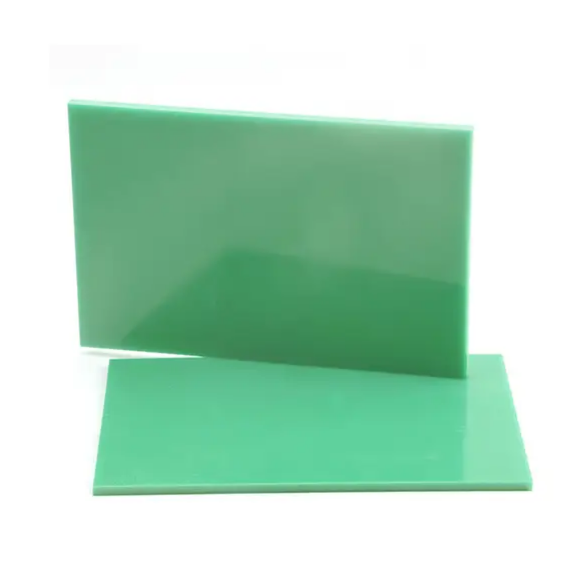

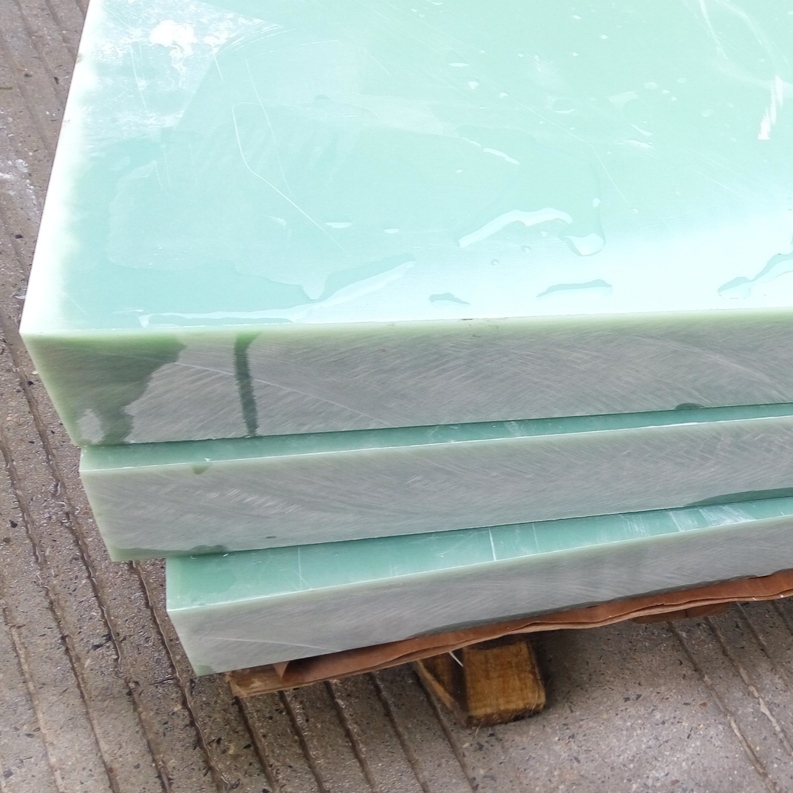

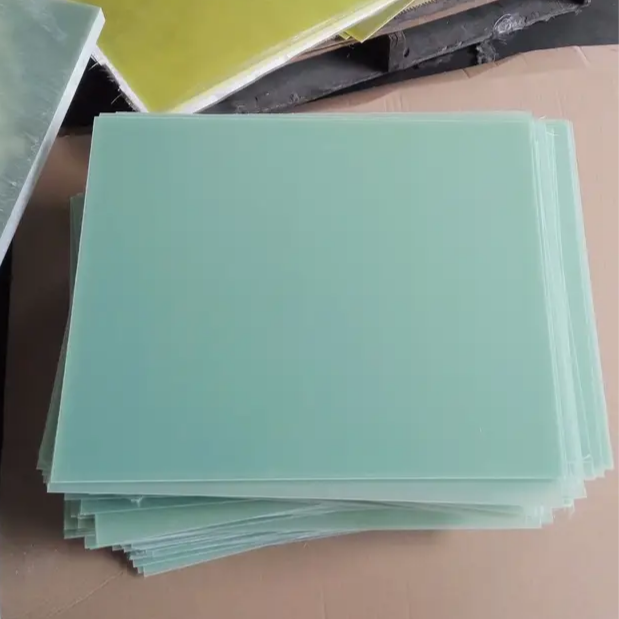

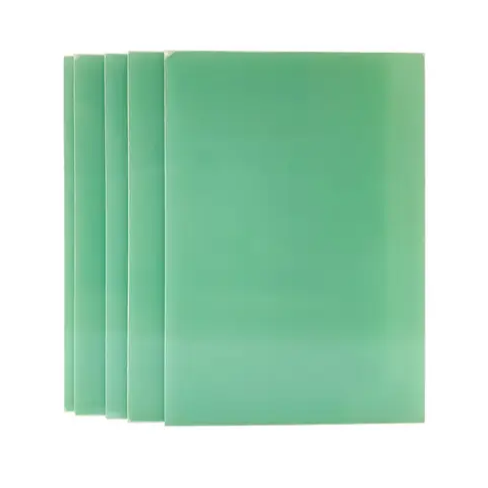

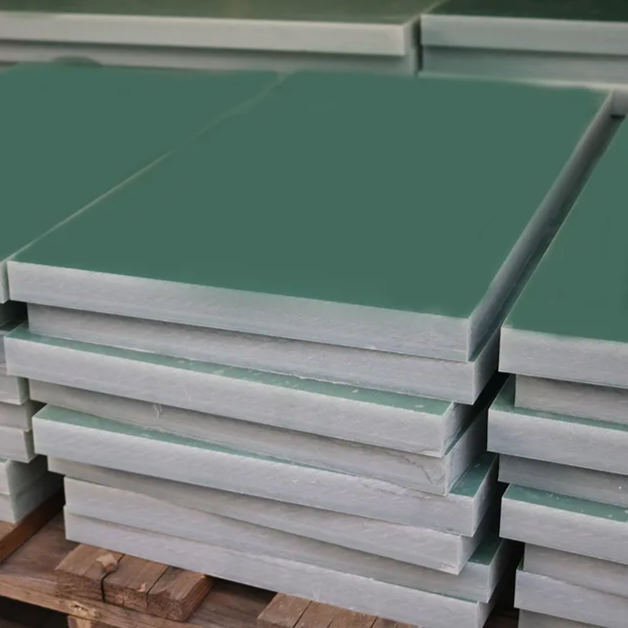

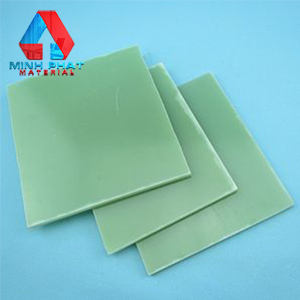

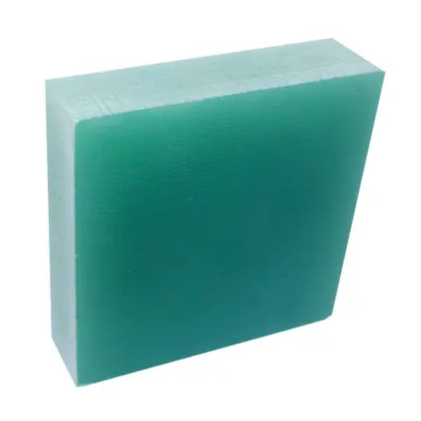

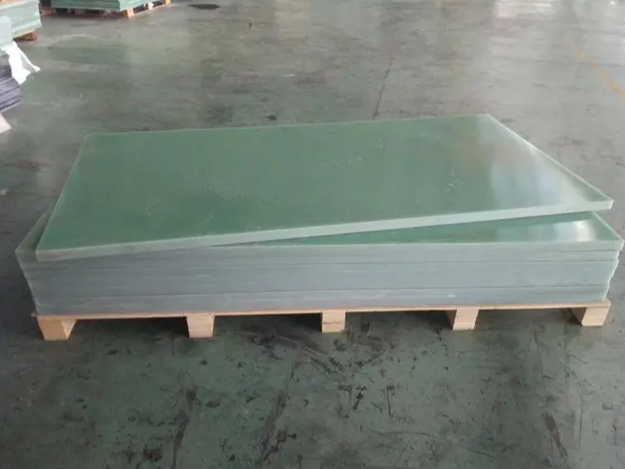

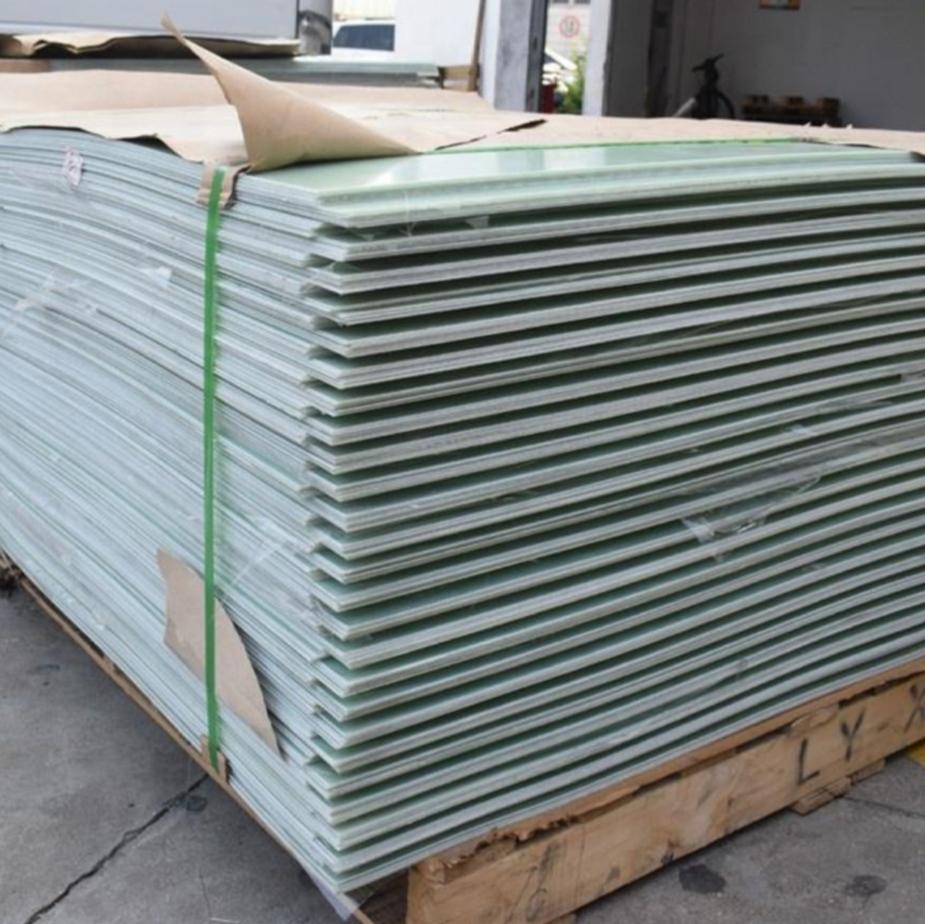

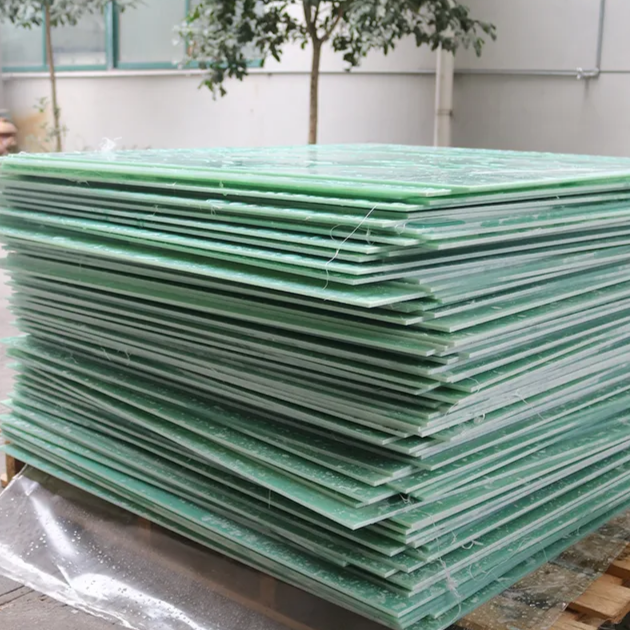

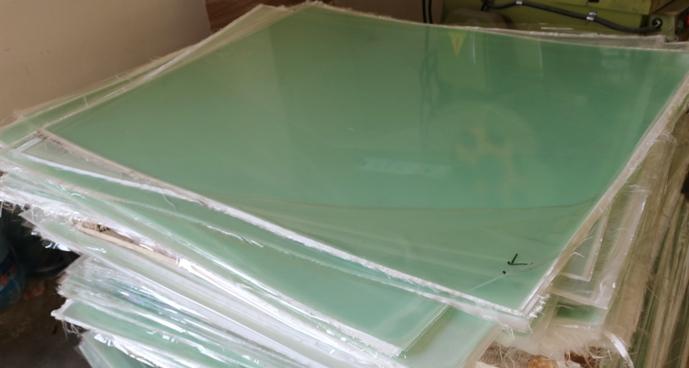

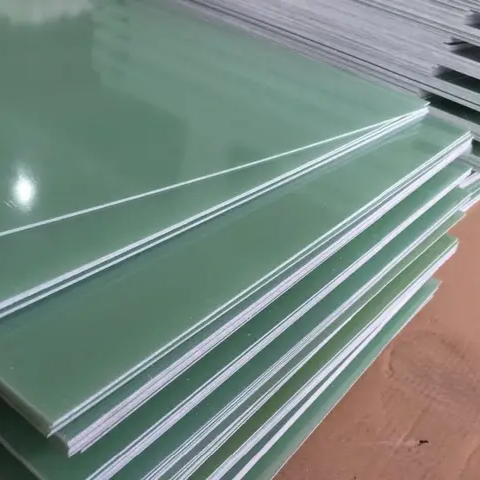

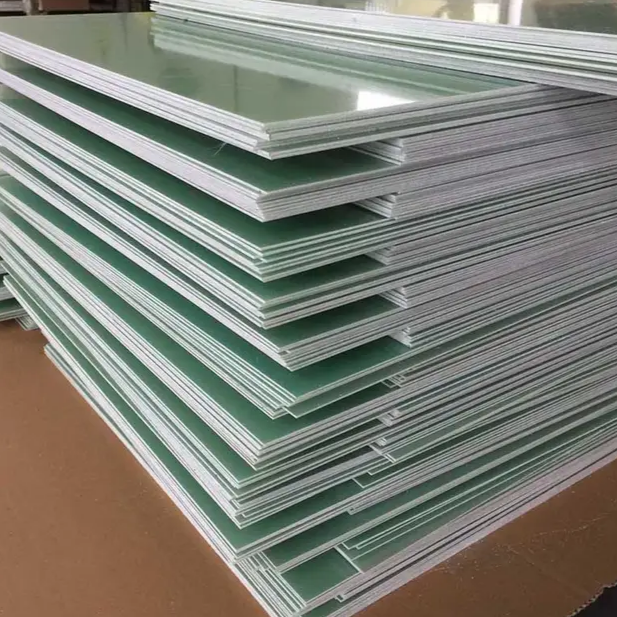

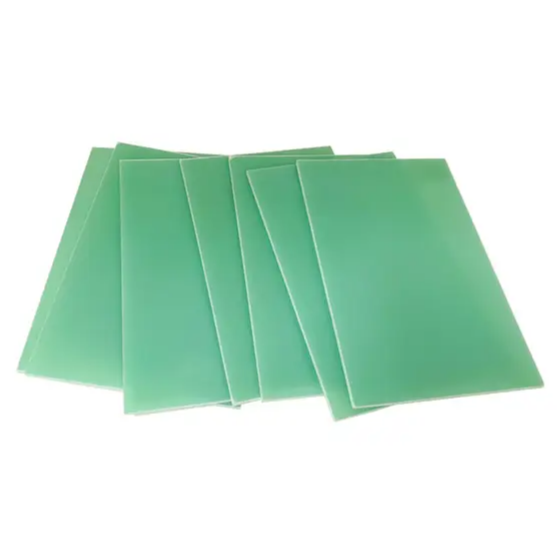

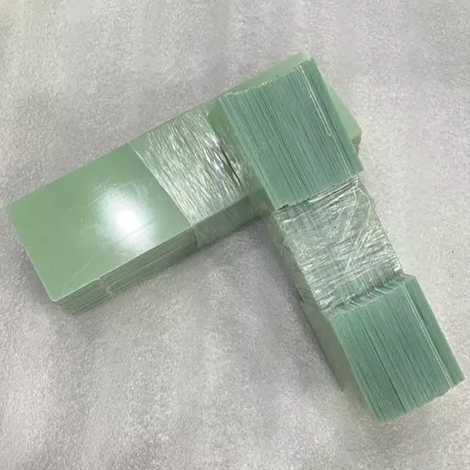

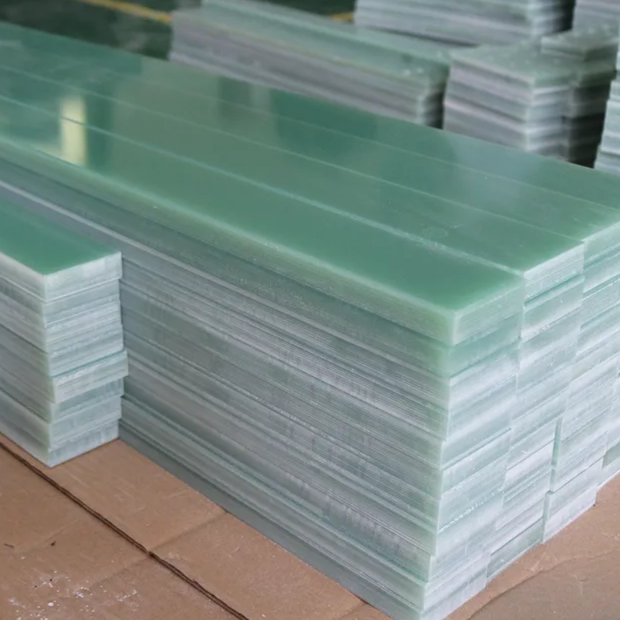

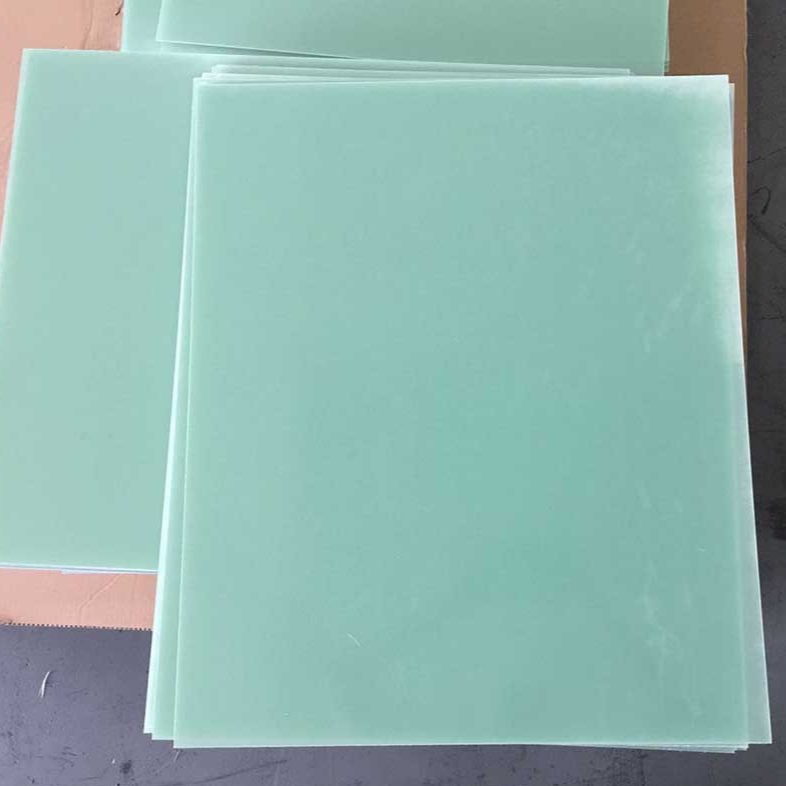

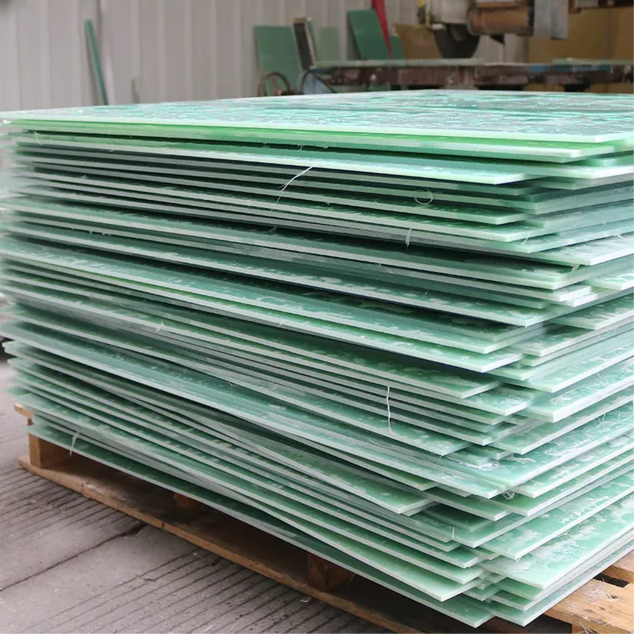

Tấm:

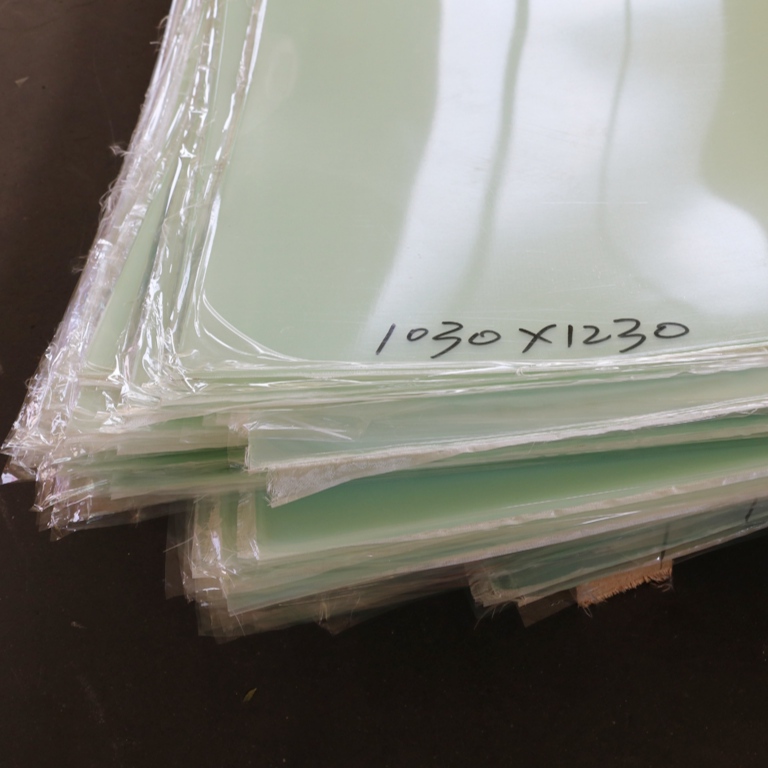

Dài*Rộng 1020mm*1220mm, 1020*2040mm, 1220*2440mm, 1220*3200mm

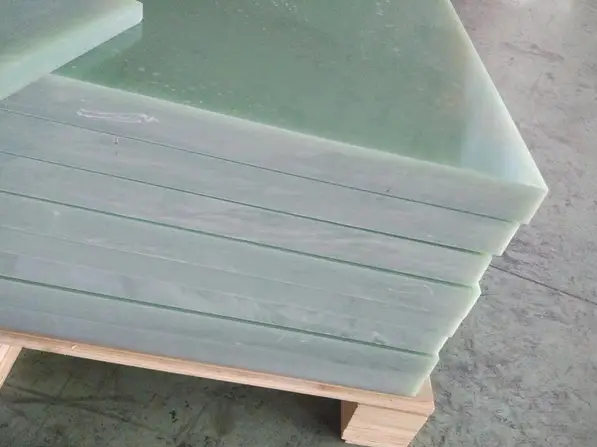

Dày: 0.1 - 150mm

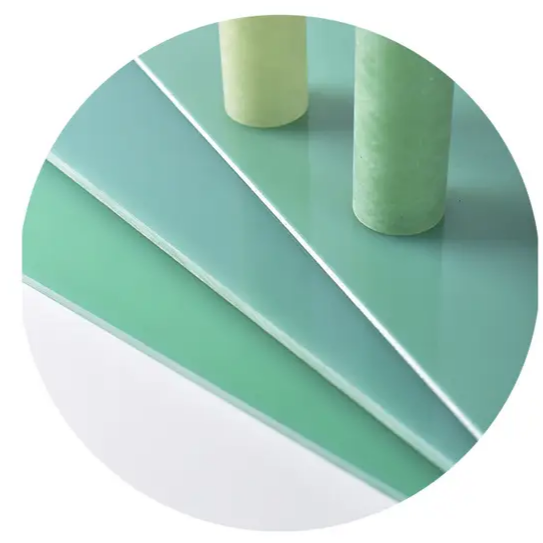

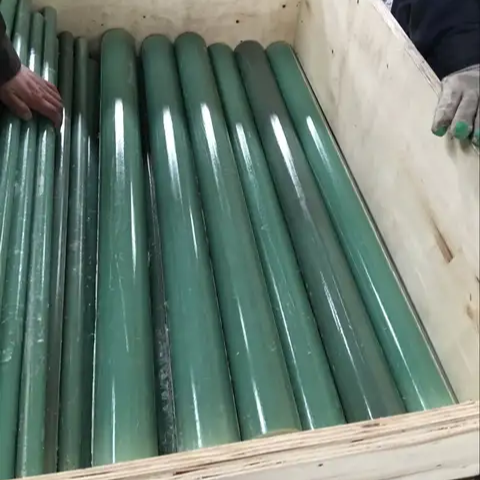

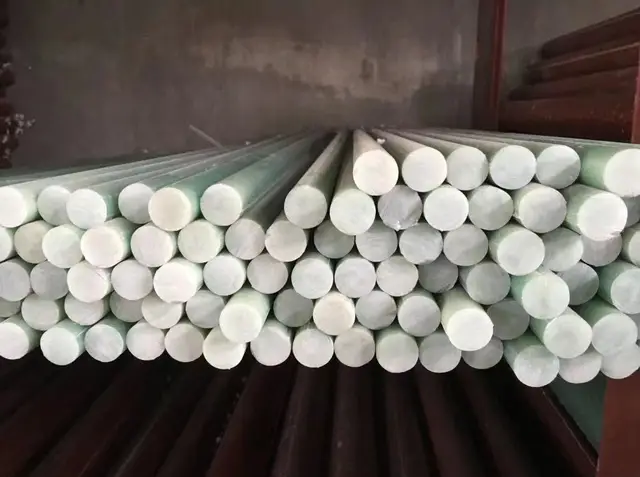

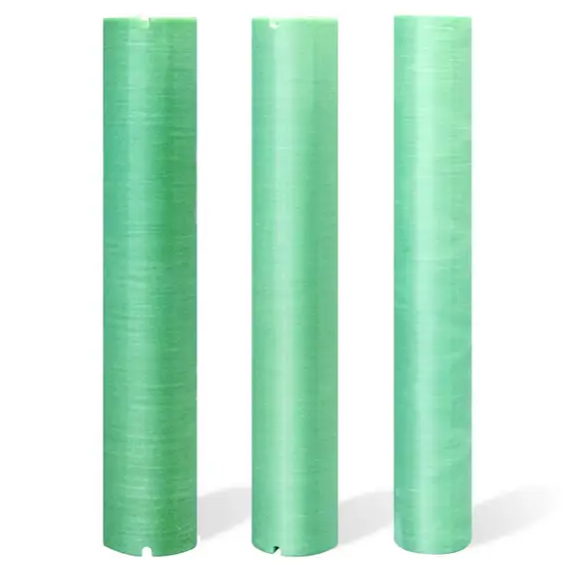

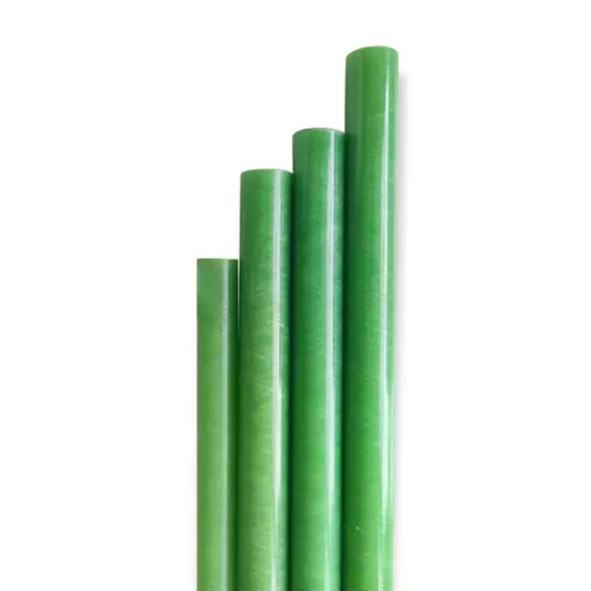

Cây: Phi 10-200mm*1000mm

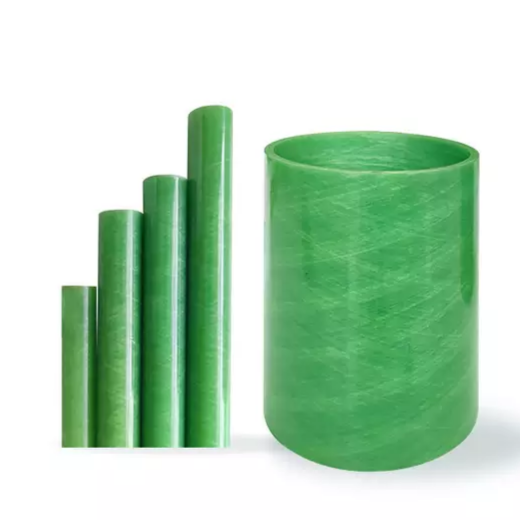

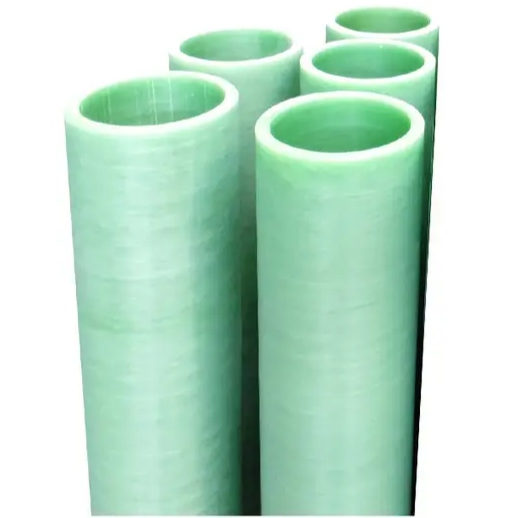

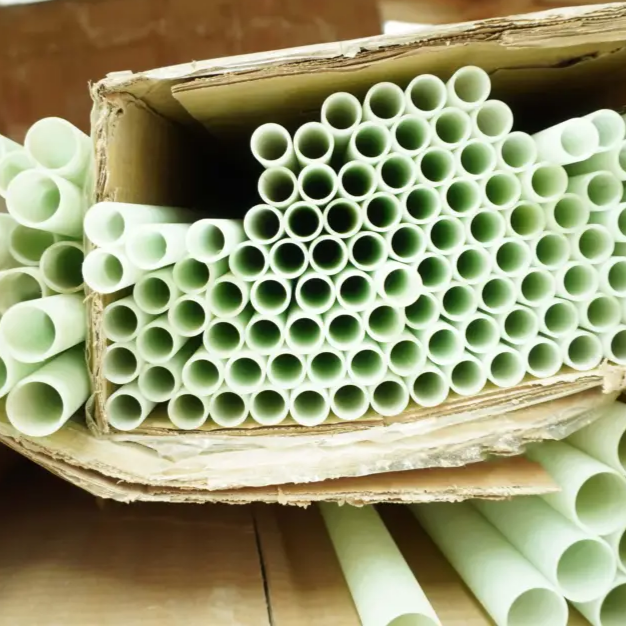

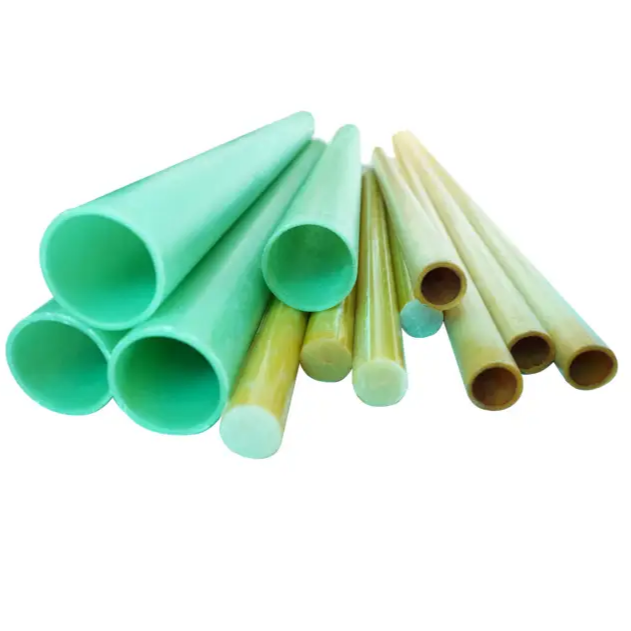

Ống thủy tinh Fr4: Epoxy Fiberglass:

Vật liệu: Epoxy sợi thủy tinh

Từ khóa sản phẩm Ống sợi thủy tinh epoxy rỗng tròn frp,ống nhựa gia cường sợi thủy tinh,ống FRP chịu lực mạnh cho trụ cách điện máy biến áp

Đặc điểm của ống sợi thủy tinh Fr4:

Hấp thụ nước <0,05%

Hàm lượng chất xơ >80%

Tỷ trọng ≥2.2g/cm3

Nhiệt độ 150℃-180℃

Từ khoá: Phíp xanh ngọc - Fr4 Epoxy Glass Fabric Laminated, Phíp ngọc Fiberglass Fr4 Sheet, FR4 Epoxy Glass Fabric Laminated Sheet, Phíp thủy tinh FR4 Epoxy, 3240 Fr4 G10 Epoxy Glass Resin Laminate Sheet, tấm sợi thủy tinh nhựa epoxy, phíp ngọc, nhựa epoxy Fr4, tấm Phíp Xanh Ngọc FR4 Epoxy Glass sợi thủy tinh, phíp xanh ngọc Fr4...

Phíp xanh ngọc epoxy sợi thủy tinh và thông số kỹ thuật:

Vật liệu: Nhựa Epoxy + Vải sợi thủy tinh + Nhựa phenolic

Tỉ trọng 1,8 - 2,1 g/cm³

Đặc tính chống cháy: UL94 V-0

Chịu nhiệt độ ≥130-250℃

Màu sắc: xanh ngọc, xanh nước biển, vàng, đen, trắng titan

Độ cong vênh co giãn 0,3% mm

Độ bền điện áp song song với cán trong dầu máy biến áp 1 phút ở 90 ± 2oC: 35kV

Kháng điện áp (thâm nhập) 18KV/mm

Điện áp kháng 12KV/mm

Điện áp định mức: 25KV/mm

Điện trở suất 10 ^6 Ω*cm

Điện trở bề mặt 10 ^6 Ω*cm

Cường độ nén (Dọc) ≥350 MPA

Cường độ nén ≥300 MPA

Cường độ bám dính: 6500N

Cường độ chống va đập ≥33 KJ/ m2

Hằng số điện môi (50HZ) ≤5.5

Lực bẻ cong ≥340 kg/mm2

Hấp thụ nước −0.125 trong <0.10%

Pháp lý: CO, CQ

Tấm phíp thủy tinh Epoxy (Phip xanh ngọc - Fr4 Epoxy Glass Fabric Laminated) và đặc tính vượt trội

Epoxy tự nhiên gia cố vải thủy tinh G10 và FR4 thường có màu vàng nhạt đến xanh lục nhạt. Các loại laminate toàn diện linh hoạt nhất là loại vải dệt thủy tinh liên tục được ngâm tẩm với chất kết dính nhựa epoxy. Nhựa Epoxy là một trong những loại nhựa linh hoạt và được sử dụng rộng rãi nhất trong lĩnh vực điện tử, chủ yếu là do khả năng hấp thụ nước hầu như không có, làm cho nó trở thành một chất cách điện vượt trội

Khác với tấm phíp vàng sợi thủy tinh, tấm phíp xanh có tính chịu nhiệt và chịu mài mòn cao hơn rất nhiều dù cùng là phíp epoxy sợi thủy tinh

Ưu điểm:

Bề mặt tấm phíp ngọc sáng bóng

Độ bền kéo và độ cứng cao khi đan xen lớp sợi thủy tinh bên trong

Kháng dung môi phân hủy có thành phần axit

Cách điện, chống tĩnh điện mức cao

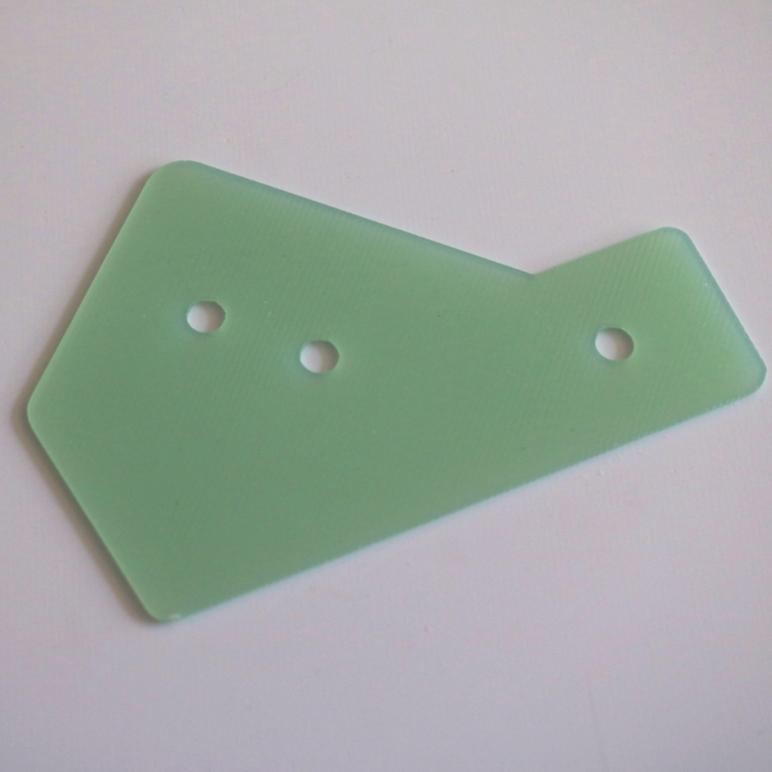

Có tính cơ học thuận lợi cho việc gia công chế tác các linh kiện, nhiều chi tiết phức tạp

Độ bền cơ học lý tưởng, tính chất điện môi cao, độ hút nước thấp, chống ẩm tuyệt vời

Nhiệt độ cao hiệu suất điện ổn định

Nhiệt độ hoạt động tốt, chịu nhiệt cao

Kháng hóa chất và chống bức xạ tốt

Tốc độ tán xạ thấp

Độ ổn định kích thước và chịu được va đập

Các khái niệm khác:

Tấm nhựa epoxy là vật liệu tổng hợp bao gồm vải sợi thủy tinh dệt với chất kết dính nhựa epoxy có khả năng chống cháy (tự dập lửa). Nó có đặc tính cường độ cao, tính chất điện tuyệt vời và kháng hóa chất

Tấm epoxy là một tấm laminate công nghiệp nhiệt rắn, là vật liệu công nghiệp bao gồm một vật liệu vải thủy tinh dạng sợi liên tục với chất kết dính nhựa epoxy

Tấm phíp ngọc FR-4 là một loại gỗ công nghiệp nhiệt rắn bao gồm vật liệu vải sợi thủy tinh liên tục với chất kết dính nhựa epoxy. Nó có đặc tính của độ bền cao, tính chất điện tuyệt vời và kháng hóa chất không chỉ ở nhiệt độ phòng mà còn trong điều kiện ẩm ướt hoặc ẩm ướt. Phíp ngọc là lựa chọn thay thế hữu hiệu khi cần ứng dụng mang tính bền kéo so với tấm phíp cam bakelite.
Tấm phíp xanh ngọc Epoxy sợi thủy tinh tên tiếng anh là FR4 Epoxy Glass Fabric Laminated Sheet thuộc dòng phíp kỹ thuật cách điện đa năng, xung quanh là vật liệu cách nhiệt, được tạo ra từ vải thủy tinh không chứa kiềm đã được ngâm tẩm với nhựa epoxy từ quá trình nhiệt và áp suất, đáp ứng yêu cầu UL-94

Tấm phíp xanh ngọc FR-4 epoxy glass sợi thủy tinh được tạo thành thông qua quá trình ép nhiệt sau khi vải thủy tinh kiềm trong ngành điện nhúng vào nhựa phenolic epoxy. Nó có hiệu suất cơ học và điện môi cao, và được áp dụng làm thành phần cấu trúc cách điện cho thiết bị cơ điện, cũng như được sử dụng trong điều kiện môi trường ẩm ướt chứa dầu máy biến áp

Phíp ngọc (nhựa Epoxy FR4) hay còn gọi là phíp cách điện, là vật liệu cao cấp thuộc dòng nhựa phíp thủy tinh. Phíp ngọc là loại nhựa có cấu tạo từ bột nhựa trộn sợi thủy tinh cacbon, bột đá, phụ gia ...nên chúng rất cứng, phíp ngọc chịu nhiệt rất tốt ( chịu được 200 độ trong thời gian dài ), phíp ngọc cách điện rất tốt, phíp ngọc sáng bóng có màu sắc rất bắt mắt

Tấm nhựa epoxy sợi thủy tinh có tốt hay không?

Tấm nhựa Epoxy thủy tinh FR-4 là loại laminate nhựa nhiệt rắn áp suất cao phổ biến và linh hoạt với tỷ lệ chịu lực và trọng lượng tốt. Với độ hấp thụ nước gần bằng 0, FR-4 được sử dụng phổ biến nhất như một chất cách điện có độ bền cơ học đáng kể. Vật liệu này được biết là giữ được các giá trị cơ học cao và chất lượng cách điện trong cả điều kiện khô và ẩm. Những thuộc tính này, cùng với các đặc điểm chế tạo tốt, mang lại tiện ích cho loại này cho nhiều ứng dụng điện và cơ khí

Tấm phíp ngọc epoxy sợi thủy tinh và ứng dụng

Tấm phíp ngọc là vật liệu chuyên để cách điện của các bộ phận cấu trúc trong ngành cơ khí và công nghiệp điện, điện tử

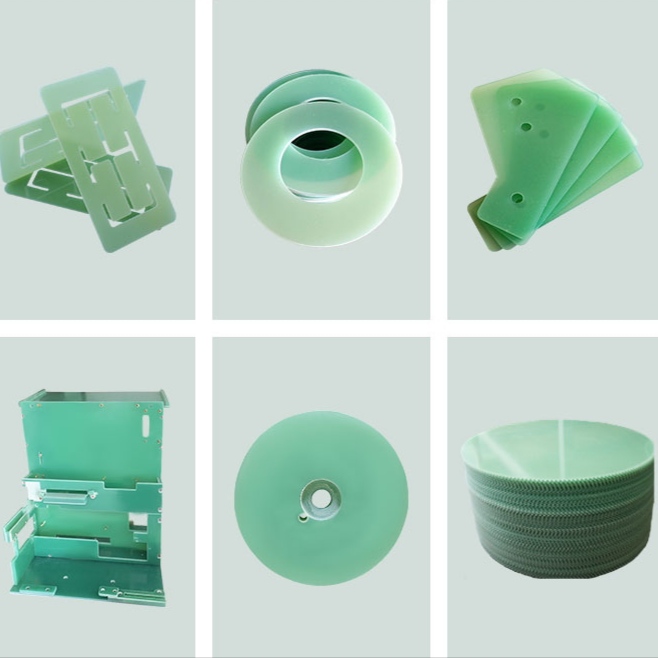

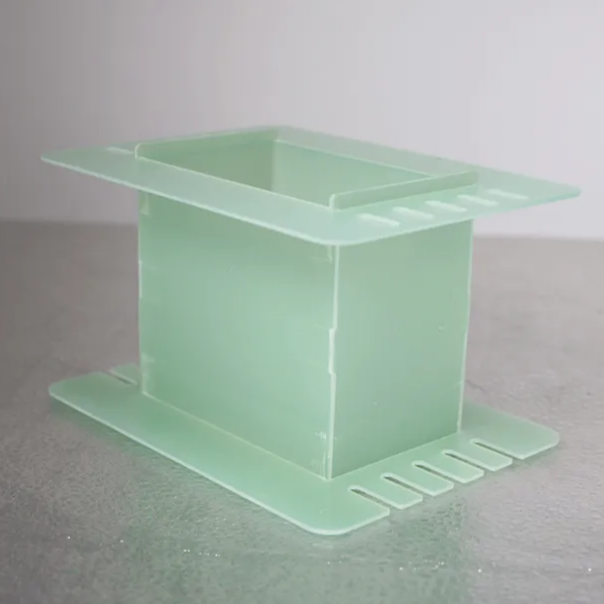

Tấm phíp ngọc Epoxy sợi thủy tinh được sử dụng trong việc chế tạo rơ le, thiết bị cảm biến điện tử, công tắc, thanh cái, vòng đệm, tấm chắn hồ quang, máy biến áp và dải đầu cuối vít và là vật liệu phổ biến trong hệ thống giao tiếp, dây chuyền cơ khí và thiết bị

Thanh chống các bộ phận và thanh hỗ trợ trong thiết bị chuyển mạch và biến áp

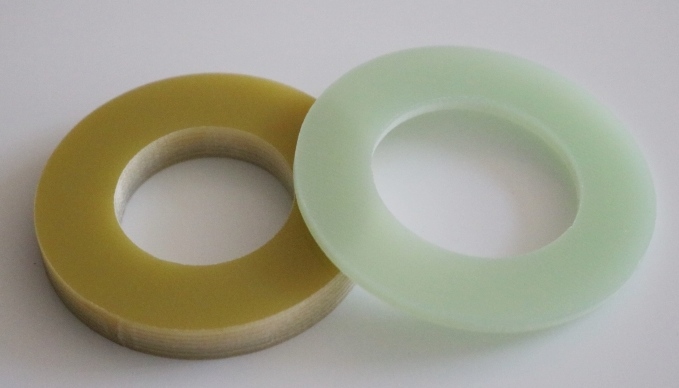

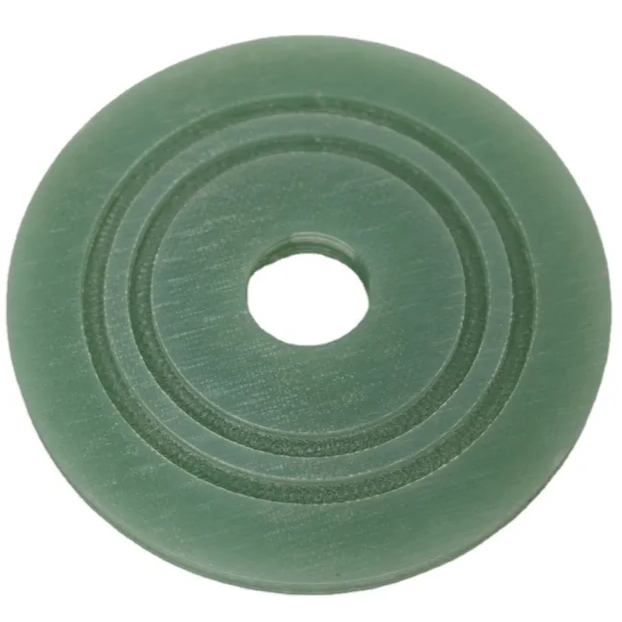

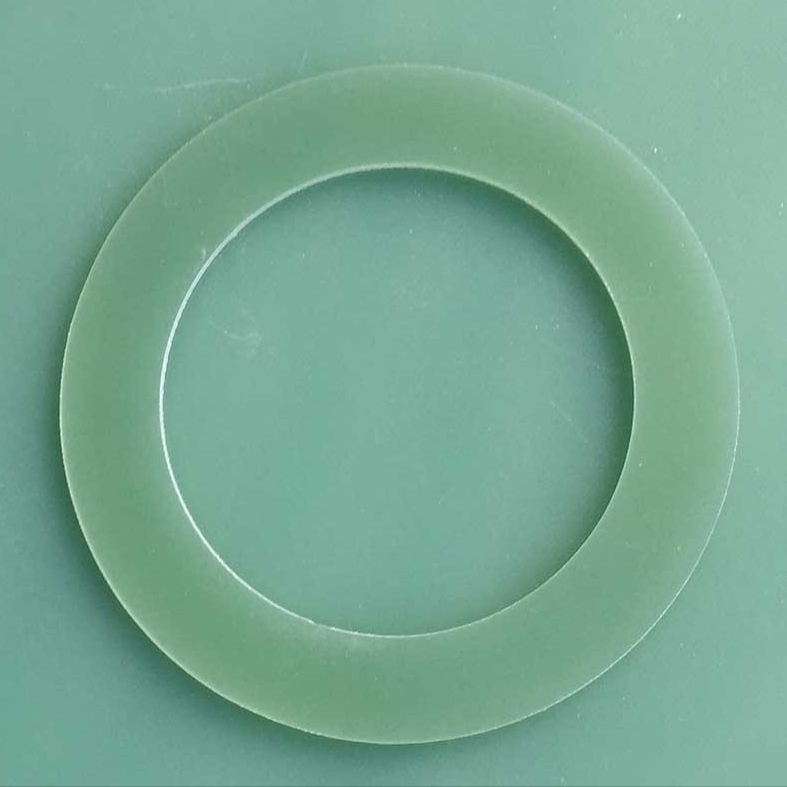

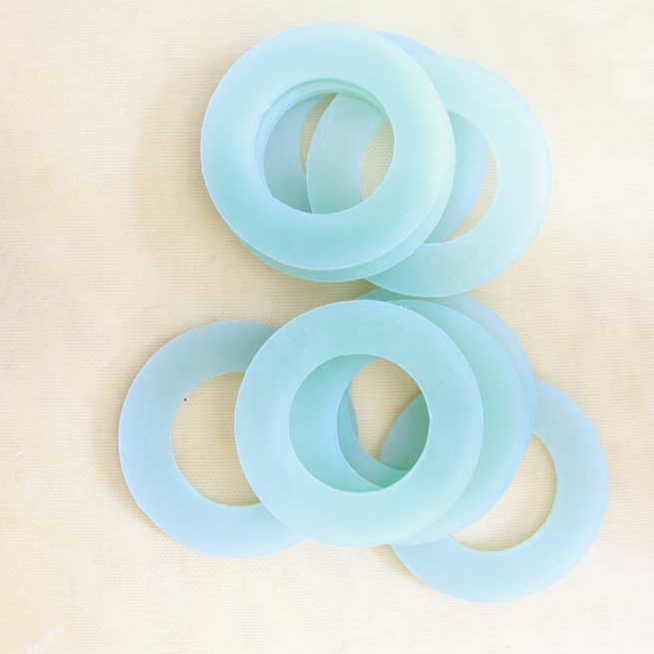

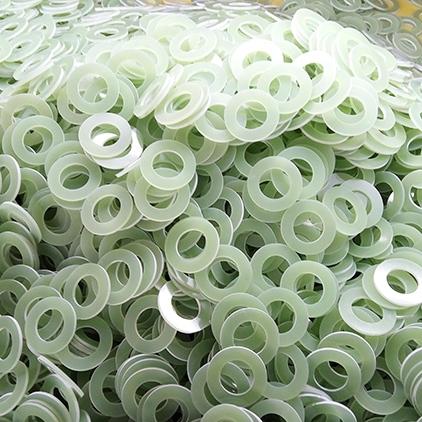

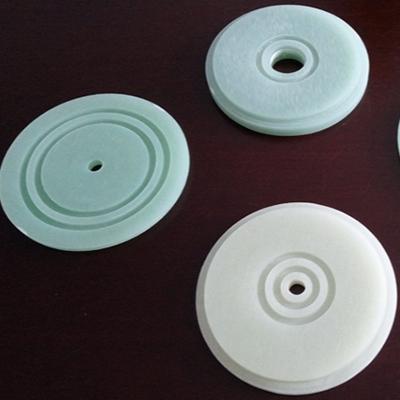

Các bộ phận phần ứng của máy điện như tấm bìa, tấm đệm, đế, vật cố định, khe cắm nêm, miếng chêm, bàn chải carbon, stator, gasket v.v

Làm bảng mạch in (PCB), vi mạch điện tử, cách điện, chịu nhiệt, làm bo mạch điện tử

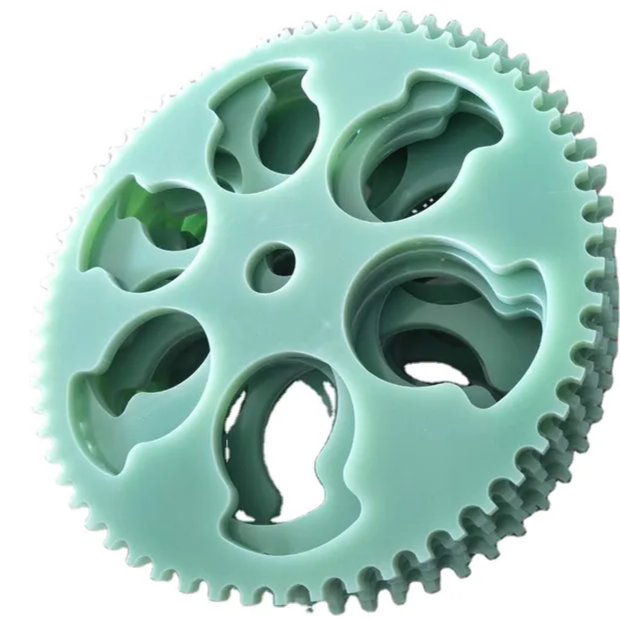

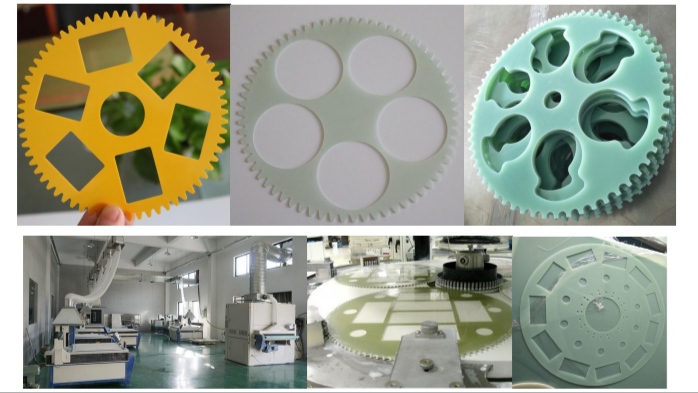

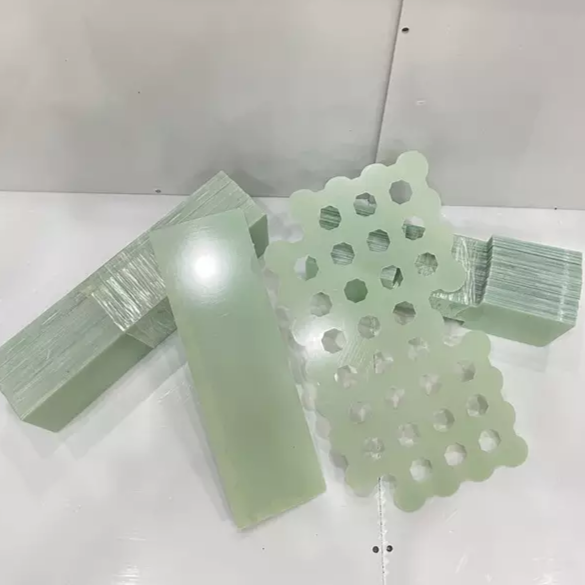

Làm JIG, đồ gá trong cơ khí chế tạo máy CNC, tự động hoá

Gia công theo bản vẽ CAD hoặc 3D

Tấm phíp ngọc dùng nhiều làm vách ngăn trong môi trường yêu cầu cách điện tốt, môi trường yêu cầu hiệu suất cách điện cao máy phát điện, PCB, Pads, máy biến áp, Fixture, biến tần và các linh kiện động cơ

Làm vách ngăn hồ quang cháy buồng, phóng điện hồ quang xi lanh, phóng điện hồ quang mảnh, hàng rào flash, hội đồng quản trị hệ thống dây điện, thiết bị đầu cuối tấm cách nhiệt hỗ trợ

Dùng để sản xuất vách ngăn cách điện lý tưởng trong tủ điện, lò nung...

Được sử dụng trong các bộ phận máy hóa chất

Phíp thủy tinh màu xanh ngọc dùng làm nhựa nền trong composite để sản xuất các sản phẩm có tính chịu lực cao: vỏ tàu cao tốc, thiết bị hàng không, cánh quạt phóng điện…
